Amp Simulator e collegamenti
Sono sempre di più quelli che usano sistemi multieffetto con Amp simulator e Cab Simulation.
I sistemi di ultima generazione (Axe Fx, Kemper, Helix, POD HD, BOSS GT-100 …) hanno ormai raggiunto un livello di definizione delle simulazioni di tutto rispetto.
Con questi sistemi di amp simulation, si riescono ad ottenere dei sound veramente di tutto rispetto.
Avendo avuto un po’ di tempo per fare qualche prova, mi sono reso conto di come, molto spesso, l’anello debole nell’uso di questi sistemi sia il collegamento con l’amplificazione.
Molto spesso si fa confusione a riguardo, utilizzando collegamenti non idonei o, addirittura, controproducenti.
Cerchiamo quindi di capirci qualcosa in più.
In uno schema classico di un amplificatore, il segnale proveniente dalla chitarra, passa prima nel preamplificatore (PRE), poi passa nell’amplificatore di potenza (POWER) ed infine viene inviato allo speaker.
Gli amp simulator di ultima generazione, sono in grado di simulare con una eccellente approssimazione, tutto questo processo… con particolare riferimento al primo ed al terzo stadio, ovvero il preamplificatore e lo speaker. D’altronde sono proprio questi due (il preamplificatore e i coni) i maggiori responsabili del “colore” del suono.
E’ evidente quindi che non si può collegare un amp simulator ad un amplificatore, in modo standard.
Questi sistemi sono “pensati” per essere utilizzati con amplificatori di potenza FRFR (Full Range Flat Response), che provvedono ad amplificare il suono senza modificarne il colore.
In molti casi (soprattutto in studio, ma ultimamente anche nei live) si preferisce mandare l’uscita del multieffetto (con amp simulator) direttamente nel banco mixer …in questo modo è come se al mixer arrivasse il cavo del microfono messo davanti all’amplificatore, si sfrutta cioè l’amp simulator sia come simulatore di preamplificatore sia come simulatore di cassa e (eventualmente) microfono.
A mio avviso con questo tipo di collegamento, diretto nel mixer (eventualmente PA), si ottiene il miglior risultato da un punto di vista di qualità di suono.
Ok, ma se io volessi usare comunque il mio amplificatore ???
Si può!
Ovviamente è fondamentale che l’amplificatore sia provviso di loop effetti (FX Loop – Send/Return)
Si possono utilizzare due tipi di collegamento:
– il classico metodo 4 cavi, utilizzando quindi il pre dell’amp e ricordandosi di disabilitare la simulazione di amp del multieffetto (leggi qui METODO 4 CAVI)

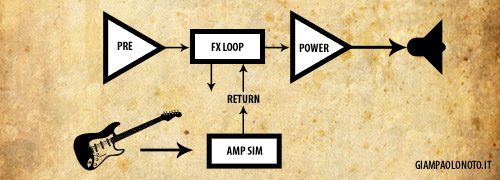

– oppure si può entrare con l’uscita del multieffetto (con amp simulator) direttamente nel return dell loop.
Collegando infatti, l’uscita dell’Amp Simulator all’ingresso dell loop effetti (Return o Amp) si salta interamente lo stadio preamplificatore dell’amp e si entra direttamente nella sezione di potenza.
Ovviamente, come è semplice intuire, il suono poi viene comunque riprodotto dal cono presente nell’amplificatore, per cui il risultato finale sarà comunque legato alla qualità del cono; in generale maggiore sarà la gamma riprodotta fedelmente dal cono, maggiore sarà la resa sonora.
Ciao Giampaolo,
bel post complimenti, ho un Helix e quindi solo per ricapitolare ed essere sicuro di aver capito bene:
1) Effetto>>Preamp>>CAB>> mixer
2) Effetto>>Preamp>>return FX Amplificatore
3) Effetto>> Amp >>? mixer?
4) Effetto>> Amp >>CAB >>? mixer?
grazie
Daniele
Ciao Giampaolo,volevo chiederti sono in procinto di acquistare la pedalboard Nux mg 30 da collegare poi col metodo 4 cavi ( è provvista naturalmente di send e return) ad una testa MesaBoogie Dual Restifier e a cassa sempre Mesa 4×12….detto questo,in caso di essi suonare in posti piccoli potrei con uscita finale pedaliera entrare nel mixer o rischio di bruciare testata? Grazie Dimitri
ciao Giampaolo, volevo chiederti se l’ AXE FX 2 della Fractal ha bisogno di un amplificatore oppure può essere collegato direttamente ad una cassa attiva? .inoltre , l’axe fx2 può passare prima da un mixer e poi andare ad una cassa attiva per migliorarne il suono? Grazie.
Ciao Giuseppe, si l’AXE FX2 può andare direttamente su una cassa attiva, avendo la simulazione sia di amp sia di cab (e che simulazioni!)
Ovviamente puoi anche andare direttamente su un banco mixer e poi da questo su un sistema di diffusione.
Ciao!
Scusa ancora Giampaolo. Quali sono le casse attive piu’ adatte ( oltre le Atimic reactor) e quali caratteristiche devono avere per l’abbinamento ad un Axe fx2 ? grazie ancora. ciao.
Non ho ben chiaro se quando parli di “… una 2×12…” ti riferisci alla sola cassa o ad un sistema di amplificazione che ha una cassa 2×12…
Nel primo caso … ASSOLUTAMENTE NO!!!!! L’Helix Floor (come il precedente HD500 e 500X) ha uscite linea (su Jack) e bilanciata (su XLR) …. tutte a basso livello quindi NON inseribili direttamente in un altoparlante.
Devi metterci in mezzo un amplificatore, anche (o forse meglio) solo finale e poi collegare questo alla cassa.
In caso di effetti con emulazione ampli e casse (come l’Helix e molti altri) e di uso di queste emulazioni… meglio sarebbe utilizzare un finale assolutamente lineare e senza colorazione … stesso discorso per la cassa con altoparlanti molto lineari… Questo per non colorare ulteriormente il suono prodotto dall’emulazione…
Ovviamente se non usi simulazioni di casse e ampli … puoi attaccarci quello che vuoi…. ovviamente sempre nella catena Effetto ->AMPLI -> Cassa
Ciao
Rino
Ciao, posso collegare l’Helix Floor direttamente ad una 2×12″ ed in caso affermativo, quale uscita utilizzare???
Grazie. Ottimo articolo
l’amp a cui mi riferisco è questo
e ora non ritrovo la foto del retro dove ora ne ho trovata un altra dove indica pre in pre out ma non mi pare di aver sbagliato nel leggere power in a parte questo sicuro che esiste sia il send che preamp out in modo separato come se appunto ci fosse una differenza mah…
Ciao Gianpaolo ho scoperto questa pagina cercando una risposta ad un dubbio che è sorto cercando la testata di solo 15watt della panama che poi per me suona molto meglio di tutti gli amp a basso wattaggio usciti di tutti i tempi e inoltre non fa rimpiangere delle legende da 100 watt caso più unico che raro questo tanto per far capiire quanto è bella ti consiglio di cercare dei video su youtube al riguardo comunque chiusa parentesi io da sempre ho avuto le idee chiare sul funzionamento dl send e return ma l’amp in question che si chiama fuego x dietro ho notato che ha sia il send e return che il preamp out che power in e quindi mi domandarmi se esistono delle differenze?
io vorrei capire proprio questo. perchè non andrebbe usata come uscita?
Conosci come funziona un loop fx?
Il pre out è il send, quindi l’uscita dal loop, mentre il power in è il return, quindi il ritorno nel loop.
Usare il pre out come ingresso, significa entrare con un segnale su un uscita.
in realtà avrei dei dubbi
se entro nel power in in quale fase del processo di amplificazione che illustri benissimo nella figura sono prima dell’amplificatore di potenza e lo speaker o tra l’amplificatore di potenza e lo speaker?
se invece entro nel pre out, visto che comunque il suono ha una resa più fedele a quello che sento in cuffia utilizzando apb e cab della helix dove vado ad agire?
io senza avere conoscenze approfondite e basandomi su quello che ascolto avevo pensato che intrendo nel power in andavo ad agire prima dell’amplificatore di potenza e che entrando nel pre out andavo ad entrare subito prima dello speaker…
Buonasera io ho una line 6 helix e un’amp con loop effetti. Volevo sapere casa cambia se con l uscota della pedaliera vado nell ingresso del loop o nell’uscita.. nel primo caso passo dall amplificatore di potenza del mio amp e nel secondo vado solo nello speaker? Ho provato entrambi gli atta chi ed entrando nell uscita il volume é piu alto
Ciao, se vuoi usare il loop effetti con la Helix, i collegamenti possibili sono due:
– entrare nel return del loop fx, saltando così il preamp del tuo amplificatore ed usando solo lo stadio finale (in questo caso devi usare il preamp dell’helix)
– usare il metodo 4 cavi per avere una serie di effetti prima del preamp ed una dopo
Collegare la Helix nell’out del loop fx (send) è un errore perchè quello è un segnale di uscita dal preamp, non di ingresso.
In definitiva perché entrando dalla uscita mono della helix nel pre out il volume è piu basso rispetto a quando entro nel pwr in?
Quindi uscendo dalla uscita mono helix devo entrare nel pre out o nel pwr in? E sulla helix, supponendo che amp piu cab nn lo debba usare, devo selezionare pre amp o amp? In dedinitiva io vorrei sapere se c’è un modo per utilizzare solo il cab del mio ampli quindi preamp e amp della helix… grazie per la cortesia sei gentilissimo e mi risolveresti un sacco di guai
Puoi scegliere se usare il preamp della Helix o quello dell’amp e fare in collegamenti in base a questo.
Per la mia esperienza i sistemi tipo POD, Helix, Axe… danno il meglio di se quando usano la simulazione di amp interna, quindi nel caso penserei di usare la simulazione di preamp della Helix entrando direttamente nel return del loop effetti (che nel Fender dovrebbe essere il power in)
Grazie mille… quindi le simulazioni di amp della helix nn le pisso usare con l’amp? Drvo usare solo il preamp?
Si certo che le puoi usare, l’importante è che ci sia un solo preamp in funzione o quello della helix o quello dell’amplificatore.
scusami se insisto in realtà non riesco a capire se facendo il collegamento come mi dici tu sulla helix devo selezionare solo pream o l’amp…. escludo apb più cab…
e poi perchè se con l’uscita mono della helix vado nel pre out dell’amp il suono esce comunque, anzi meno alterato rispetto all’entrata power in?
Il pre out è un’uscita, quindi non andrebbe usata come ingresso.
Detto questo non c’è una regola prestabilita sui collegamenti.
Avendo un amplificatore con loop effetti ed una pedaliera anche essa con loop effetti, puoi provare molti diversi collegamenti, con diverse combinazioni tra simulazione e amp reale.
Devi trovare quale setup ti piace di più come suono.
Un’ultima cosa perche se con l’uscita della helix vado nel pre out dell amp si semte comunque anzi alterando di meno il suono rispetto alle cuffie, intendo mettendo sia pre che amp sulla helix
Ciao Giampaolo, in primo luogo bell articolo, vorrei farti una domanda per capire se ho capito.
Se ho una catena di effetti collegati alla chitarra e a questa collego un pre-amp, posso collegare questo direttamente al mixer, bypassando cabinet o amplificatore?
Grazie.
Ciao Giuseppe,
dal preamp al mixer ci puoi andare, ma sarebbe comunque da inserire un cab simulator.
Ciao a tutti!
Io uso, come amp simulator, il Leeds (strano vero?) della Tech 21, del quale farò a breve una “recensione”. Costa un po’ ma è davvero efficace. Generalmente entro nel return di un JC-120, ma anche entrando nel mixer l’attrezzo si fa rispettare. Il suono del JC è sempre quello; a volte i diffusori, o anche il mixer del PA non sono granché, e la qualità del suono ne soffre un pochino.
Qualcuno ha mai provato qualcosa del genere nel return di un valvolare?
Luke
Ciao Giampaolo, volevo approfittare di quest’articolo per suggerire un ulteriore modo di suonare live, registrare o per provare in cuffia.
Poco tempo fà, e Giampaolo ne è a conoscenza, ho acquistato una Red Box Classic della Hughes & kettner ” http://www.hughes-and-kettner.com/products.php5?id=110&prod=Red%20Box%20Classic “. Direi che ho risolto un bel pò di problemi, nel senso che grazie a questa alternativa, posso registrare a volumi contenuti con ottimi risultati senza microfonare la cassa. la simulazione ha due possibilità o una 2 x 12 o una 4 x 12 con stile Mesa Boogie. Possiede un uscita bilanciata per entrare in diretta nel mixer. Questo è un link dimostrativo per comprendere il sound https://www.facebook.com/photo.php?v=3288416857541. Diciamo che è anche un ottima alternativa per suonare in piccoli locali, dove per questioni di spazio ed altro testata e cassa non renderebbero come dovrebbero.
Luciano
ciao giampaolo e ciao a tutti! è da un pò che seguo questo fantastico blog ma non ci capisco un granchè di loop, send return, pre ampli, power……..se vi dico come suono i pink floyd col mio gruppo mi ridereste in faccia….ma ve lo dico lo stesso…………ho un roland cube 15 con pedaliera digitech rp90 e una fender strato mexico………………………saluti da riola sardo! 🙂
Scusa Giampaolo dallo schema che ti ho mandato del mio Fender e del GR55, se ho capito bene il tuo articolo, dovrei collegare l’output mono del GR55 nel return Mono dell’Effects Loop del Fender, oppure tramite adattatore cavo 2Mono+1Stereo, collegare l’R e L del GR55 nel Return Stereo del Fender, esatto ??
ti ringrazio del supporto tecnico
La cosa è interessante e attendo come sempre altri articoli di Giampaolo.
Vorrei però dire che l’uso di amp e cab simulator ha 2 usi diversi tra loro:
1- quello preso qui in esame e teso secondo me a ricreare il sound di diversi amplificatori e cab amplificando il tutto poi con qualcosa di neutro per non alterare il segnale. Im questo caso l’uso somiglia molto a quello di un comune effetto.
2- L’uso che se ne fa per registrare in diretta una chitarra oppure per entrare in un mixer di un impianto senza ampli e relativa cassa.
Questo secondo caso è secondo me quello più rilevante e quello che dà i maggior problemi specie se utilizzato come fanno molti per suonare in casa ascoltando il tutto con delle cuffie anche se di qualità
Io stesso per raggiungere un risultatto decente sono dovuto arrivare alla attuale configurazione che è Chitarra( B.B.King Lucille by Epiphonecon 490T e R Gibason)- Pre a valvole Brunetti con TC_gMajor2 nel loop- uscite del pre che vanno a 2 Palmer PDI-09 (cabsimulator) scheda audio con sofware Audio Ease Cabinet.
Il risultato vi assicuro anche sulle distorsioni è più che buono.
Provate ad esaminare anche questi aspetti .
Ciao
Guido
Ciao Giampaolo,io personalmente uso questo sistema da parecchio tempo, cioè entro direttamente nel finale (il return) escludendo il pre della testata e uso il pre della boss GT-10 che ha anche il simulatore di cabinet e microfoni,e viene fuori un bel risultato a parer mio,però vorrei farti 2 domande se posso:
1)ma il metodo 4 cavi in teoria serve solo quando vuoi usare il pre della testata/combo ed escludere quello della pedaliera,perchè x farlo funzionare bisogna accendere il send/return nella pedaliera giusto?
2)ha senso avere una testata valvolare per poi utilizzare solo il finale?
scusami per queste strane domande ma vorrei che questi miei dubbi fossero chiariti…
Ciao Cris,
volendo usare l’amp simulator della pedalboard il metodo migliore è quello di entrare direttamente nel loop effetti dell’amp, utilizzando quindi il solo stadio di potenza.
Il metodo 4 cavi riporta in ballo anche il pre e quindi, in questo caso, non il metodo più ortodosso.
La testata valvolare ha senso perchè comunque anche se usi il solo stadio di potenza, la pasta delle valvole (ad esempio una bella coppia di EL34) contribuisce comunque a dare spessore al sound.
fiu pensavo di aver speso 1000 euro inutilmente comunque ho esattamente quelle 2 valvole nel mio marshall dsl50 accoppiato a 2 casse 4×12 sempre marshall;)
ah pero’ mi sono ricordato di un piccolo problema che non riesco a risolvere…usando questo metodo di collegamento ogni tanto (tipo ogni 30-40 minuti) sento dei piccoli botti risuonare dai coni…ma non riesco a capire dove sta il problema se sono le casse o la testata…e poi ho paura che potrebbe danneggiare i coni!!!
PS:ho notato che si puo usare il metodo 4 cavi usando sia il pre della testata che la pedaliera utilizzando il canale pulito dell ampli!;)
ah per chi ha una GT10 questo tipo condivide le sue patch mettendo nel video i settaggi da impostare manualmente!spero sia gradito;)
Ciao Cris ( e ciao Giampaolo ) .
Io posseggo una Boss GT6 e vorrei entrare al meglio nel Return degli ampli che trovo nelle sale prova ed anche nel mio JCM900 ; ho visto che i suoni che faccio in cuffia una volta attaccato agli ampli c’è sempre qualcosa che non torna .
Vorrei continuare ad utilizzare gli emulatori che ho in pedaliera , saltando la parte Pre dell’Ampli .
La domanda è : che tipo di Output devo selezionare per ottenere il meglio ?
PA come se andassi in un mixer , oppure va bene selezionare un tipo di Ampli come quando entro normalmente nell’Imput , Tipo Stack Amp ecc ecc ?
