Qualche foto dell’avanzamento lavori della pedalboard v2
Stò cercando di stringere i tempi e terminare la V2, ma le cose da fare sono sempre molte.
Al momento ho terminato tutte le linee di alimentazione (ci sono 4 diverse tensioni) ed ho terminato 10 pannelli su 13.
Una volta terminati anche gli altri pannelli, procederò alla verniciatura (zincatura a freddo) e alla sistemazione dei led per l’illuminazione dei pannelli.
Poi passerò al cablaggio degli switch… e poi finalmente potrò cominciare i test finali.

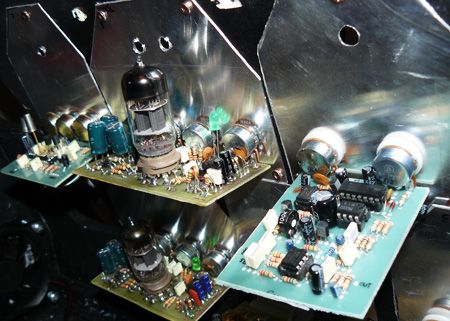

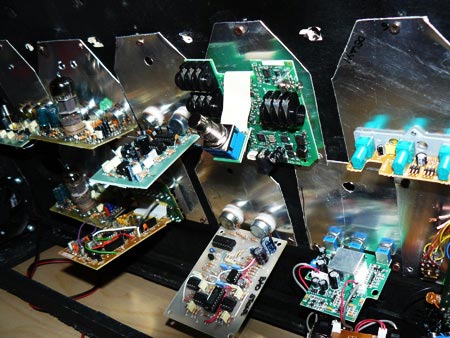

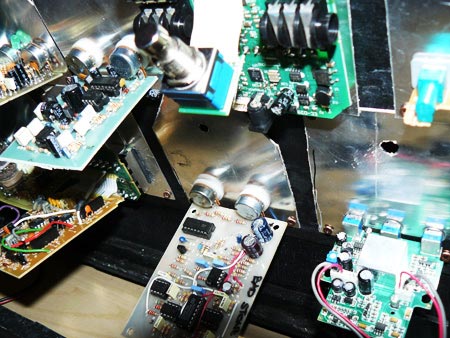

Qualche foto appena scattata
Che dire Giampaolo, un lavoro davvero ammirevole e di grande pazienza. Mi ricorda tanto tutto il tempo perso per la costruzione di effetti per la mia strumentazione. Solo che a tua differenza lasciai perdere visto la scarsa qualità sonora che avevano. Veramente grande!
Grazie mille,
proprio in questi giorni sono riuscito finalmente a riprendere il giusto ritmo per concludeer la pedalboard, dopo che per motivi di lavoro mi ero dovuto fermare per diversi giorni.
Spero di poter inserire a breve i primi sample.
Ho capito… Ma te scusa non ce l’hai il ge7 nella tua? Mi potresti spiegare come hai fatto, oppure passarmi uno schema.. Scusa, ma veramente ho tutta la pedaliera li pronta x i collegamenti, ma non so come metterci quel cavolo di pedale boss. Grazie
Ciao Giampaolo, ho quasi ultimato la mia pedalboard soltanto che sono veramente bloccato sui pedali Boss (in pedaliera ho il cs2 e il ge7) Te non potresti passarmi uno schema, o spiegarmi bene come rimuovere il sistema flip flap? Sono disperato…. Cofido in te 🙂
Ciao,
il problema è che in ogni effetto (e quindi in ogni schema) il sistema flip flop è posizionato in modo differente (anche se di poco)… quindi in ogni effetto è necessario modificare il circuito in modo differente per rimuovere il flip flop.
Se hai modo prova a fare un giro sul forum di DIYITALIA, li ci sono molti amici che spiegano in diversi post come fare per modificare i vari circuiti… passo passo.
c’è una cosa:
non è che mi potresti passare lo schema per costruirlo? è da 2 anni che lo cerco dappertutto ma senza ottenere dei risultati decenti o completi… mi faresti un grandissimo piacere! sempre se non gli hai progettati te o modificati! perchè allora li non so se ti andrebbe molto passare in giro qualcosa di tuo a certi non va bene e allora si tengono per se stessi gli schemi…
lo schema si trova online… sui forum di DIY… ce ne è uno su FREESTOMPBOXES.ORG che è perfetto (io ho usato quello.)
wow!! magnifico! grazie mille!!! =) te ne sono grato!! è da un sacco di tempo che ne cerco uno…
ah e poi un’ultima domanda…
ma te hai usato dei potenziometri logaritmici o lineari? dovrebbero andare bene tutti e 2?
Ciao Giampaolo ma mi togli una curisità, come li alimenti tutti i pedali? Hai detto che hai 4 diverse tensioni… Hai degli alimentatori all’interno della pedalboard? é un dubbio che nn mi so spiegare…
Ciao, si ci sono 2 trasformatori e 2 alimentatori… in questo modo ho la possibilità di avere diversi livelli di tensioni e linee separate.
wow!! complimenti!!!!
ma gli effetti te li sei fatti te?? ovvero hai gli schemi e gli hai assemblati?
La maggior parte si… alcuni poi li ho anche un po modificati a livello di schema… i restanti sono originali.
wow! complimenti ancora!!!!
comunque per caso ti sei costruito te i tube driver??
Si i tube driver li ho costruiti io!
CHE BELLO! sei un mito!
c’è una cosa:
non è che mi potresti passare lo schema per costruirlo? è da 2 anni che lo cerco dappertutto ma senza ottenere dei risultati decenti o completi… mi faresti un grandissimo piacere!
fantasticooooooo !!!!!!!!!!!!!!
Ma da dove mi è venuto? XD scusami Giampaolo
Seguo con passione e trepidazione ogni tuo progresso e graduale avanzamento di questa mitica pedaliera…continua così…io tifo per te! Forza Giampiero!!!
Giampaolo. 😉
